霍尔器件组装产线

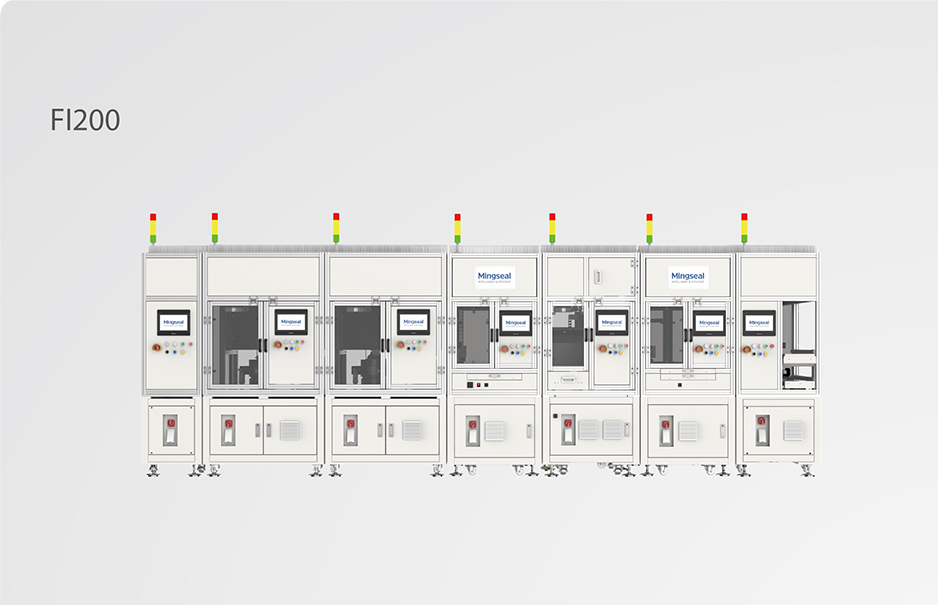

霍尔器件组装产线 FI200

FI200 是一款基于 Leadframe 引线框架的霍尔器件组装需求而开发的高稳定性高精度的组装产线。
该系统基于霍尔器件点胶、装配、热固、焊接等制程需求客制开发,匹配客户现场多样化的需求。

特性优点 特性优点

具备物料尺寸检测筛选功能。

具备点胶位置自动补偿功能,确保点胶精度。

具备焊接位置自动补偿功能,确保焊接精度。

具备预固化功能,精准控制温度。

各工艺制成阶段作业完成后,具备相应检测功能和排次功能。

具备胶宽检测功能。

支持多料盒持续作业功能。

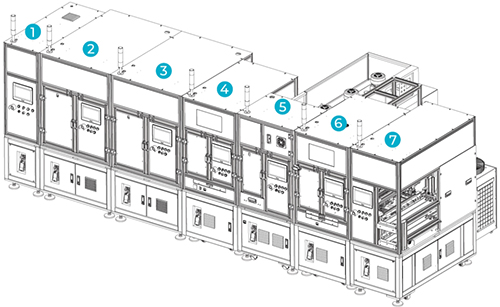

系统构成 系统构成

  • ❶ KLM404框架上料机
  • ❷ KLM405 94 管上料机
  • ❸ KLM406硅钢片上料机
  • ❹ FS600霍尔器件点胶机
  • ❺ MP400霍尔器件热固机
  • ❻ PL100霍尔器件激光焊机
  • ❼ KUM400霍尔器件下料机
QQ20241008-153702

作业流程 作业流程

  • KLM404

    框架料仓上料
  • KLM405

    94管振动盘上料
  • KLM406

    硅钢片振动盘上料
  • FS600

    视觉定位点胶
  • MP400

    烘箱热固
  • FS600

    UV灯预固化
  • FS600

    硅钢片组装效果检测
  • FS600

    硅钢片组装
  • PL100

    激光焊接
  • KUM400

    料仓弹匣下料
