五轴联动点胶机

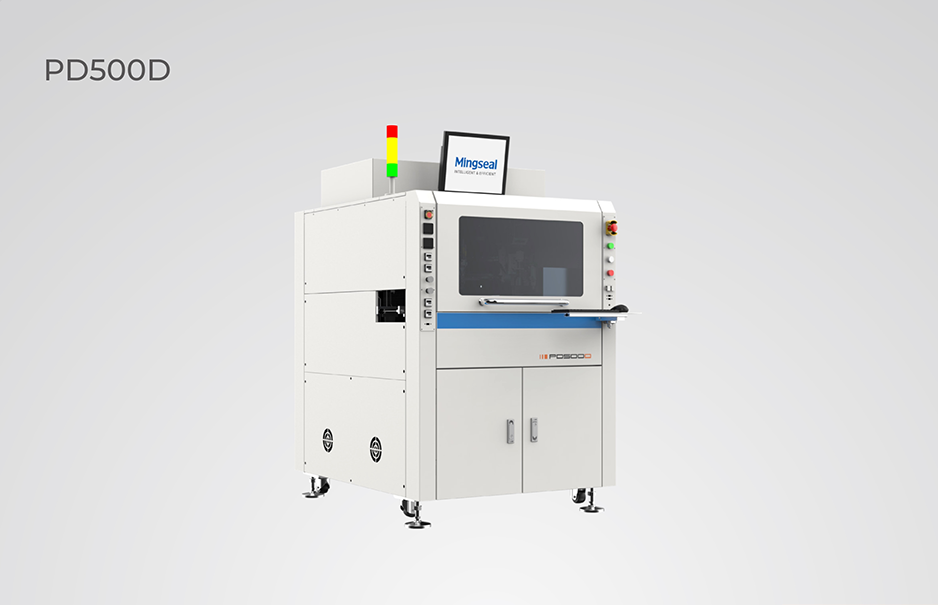

五轴联动点胶机PD500D

PD500D 是一款基于各类手机中框、VR/AR边框、TWS壳体等智能穿戴产品需求而开发的高精度3D点胶设备。
该设备具备在复杂异形面上的点胶作业能力,既可以实现传统的直线插补、圆形插补、曲线插补,还可以实现空间圆弧插补、空间椭圆插补、空间渐开线插补等工艺需求。
返回列表

特性优点 特性优点

操作便捷性

3D导入,通过产品3D图导入,快速生成点胶轨迹。

点胶轨迹实时显示,点胶轨迹路径与产品翻转姿态时刻保持一致,提高编程便捷性。

实现高品质、高精度精准点胶

3D引导,通过线激光扫描产品自动生成点胶轨迹,保证点胶精度。

位置比较模式,通过变频方式实现圆弧点胶的均匀过度。

效率提升

双工位设计,左右工位交替作业,节约上下料时间。

背靠背设计,点胶作业与胶路检测同步进行。

品质把控

3D检测,通过线扫激光,实现在线胶路检测。

解决来料一致性问题

视觉抓边,通过对特征点的位置补偿,实现点胶位置精确控制。

满足信息化管理需求

可与MES系统对接,实时上传生产状态信息,系统异常报警及追溯。

支持CCD找Mark基准定位功能,支持CCD编程。

核心模块 核心模块

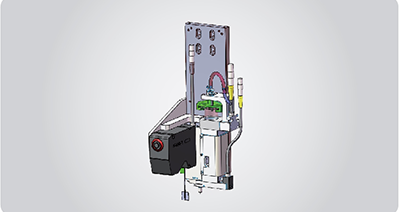

  • FD5003

    3D视觉模块

    3D引导,通过线激光扫描产品自动生成点胶轨迹,保证点胶精度

    3D检测,通过线扫激光,实现在线胶路检测

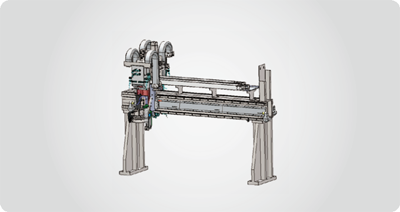

  • FD5004

    点胶检测执行模块

    背靠背设计,点胶作业与胶路检测同步进行提高生产效率

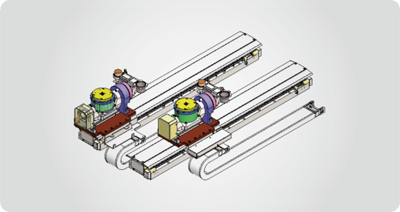

  • FD5002

    双工位模块

    双工位交替作业,提高作业效率

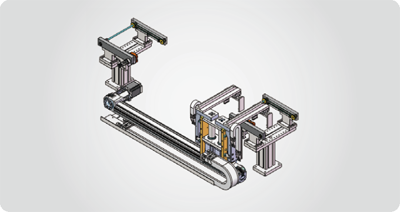

  • FD5001

    自动上下料模块

    自动抓取+搬运,实现无人上下料,节约用人成本

应用领域 应用领域

  • TP侧边点胶
  • 曲面屏点胶
  • 柔性屏侧边点胶
  • 智能手环/手表点胶
  • 智能戒指点胶
  • 激光雷达视窗点胶
  • 异形屏点胶
  • 手机中框点胶
  • 柔性屏FPC补强
  • VR眼镜点胶
  • TWS产品点胶
